產 品 說 明 書
Product description
|
|||||
|
|||||
|
|||||
G3系列透明檢測型光電傳感器
G3-A100/300（N/P/NP)，G3-B500/1K/2K(N/P/NP)
特性：
1. 全部使用按鍵設置。
2. 采用紅外光源。
3. 適合檢測形狀有一定差異的物體。
4. 適合檢測透明物體。

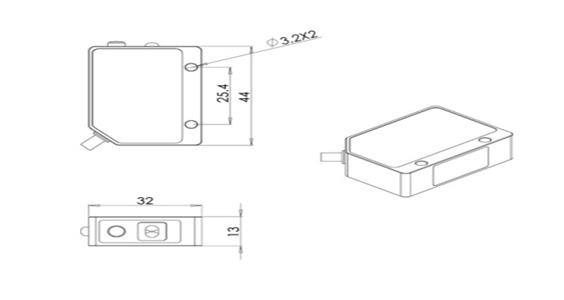

安裝尺寸：
G3系列選型參照表：
|
類型 |
分類型號 |
檢測方式 |
檢測距離 |
輸出方式 |
光源 |
檢測功能 |
|
||||||
|
|
|
|
|
|
|
高反光物體 |
小物體 |
不透明或半透明物體 |
透明物體 |
光澤檢測 |
形狀差異較大的物體 |
特點 |
應用 |
|
G3-A |
G3-A100N |
漫反射 |
2-100mm |
NPN輸出 |
紅外光 |
|
|
ο |
反射率不低于6% |
|
|
紅外，按鍵設定，可在較遠距離檢測透明物體 |
適合檢測不容易變形的透明物體，如玻璃等 |
|
G3-A100P |
PNP輸出 |
||||||||||||
|
G3-A100NP |
N+P輸出 |
||||||||||||
|
G3-A300N |
5-300mm |
NPN輸出 |
|||||||||||
|
G3-A300P |
PNP輸出 |
||||||||||||
|
G3-A300NP |
N+P輸出 |
紅外，按鍵設定，可以檢測不低于2%反射的極透明物體 |
適合檢測任何透明物體，特別是可以檢測容易變形的透明物體，如薄膜 |
||||||||||
|
G3-B |
G3-B500N |
回歸反射 |
100-500mm |
NPN輸出 |
反射率不低于2% |
ο |
|||||||
|
G3-B500P |
PNP輸出 |
||||||||||||
|
G3-B500NP |
N+P輸出 |
||||||||||||
|
G3-B1KN |
200-1000mm |
NPN輸出 |
|||||||||||
|
G3-B1KP |
PNP輸出 |
||||||||||||
|
G3-B1KNP |
N+P輸出 |
||||||||||||
G3系列規格參數：
|
類型 |
漫反射型（適合檢測不易變形的透明物體） |
回歸反射型（適合檢測易變形的透明物體） |
|||
|
型號 |
NPN |
G3-A100N |
G3-A300N |
G3-B500N |
G3-B1KN |
|
PNP |
G3-A100P |
G3-A300P |
G3-B500P |
G3-B1KP |
|
|
NPN+PNP |
G3-A100NP |
G3-A300NP |
G3-B500NP |
G3-B1KNP |
|
|
檢測距離 |
100mm |
300mm |
500mm |
1m |
|
|
可檢測的物體 |
反射不低于8% |
反射率不低于2% |
|||
|
應差距離 |
最高為檢測距離的20% |
|
|||
|
反應時間 |
最大0.5ms |
||||
|
光源 |
紅外光 |
||||
|
靈敏度調整 |
按鍵設定 |
||||
|
操作模式 |
LIGHT-ON/DARK-ON(按鈕自動調節,長按10秒自動轉換) |
||||
|
指示燈 |
輸出及電源:紅色LED,穩定操作:綠色LED |
||||
|
控制輸出 |
NPN或PNP:最高100mA(40V),剩余電壓:最大1V |
||||
|
保護電路 |
逆電流保護,過電流保護,過壓保護 |
||||
|
電源 |
12至24VDC ±10% |
||||
|
消耗電流 |
最大25mA |
||||
|
防護等級 |
IP-65 |
||||
|
環境光度 |
白熾燈:最大5000lux,日光:最大20000lux |
||||
|
環境溫度 |
“-20至+55℃無凍結” |
||||
|
相對濕度 |
35至85%，無凝結 |
||||
|
外殼 |
ABS |
||||
|
重量 |
21g（含2m連接器電纜） |
||||

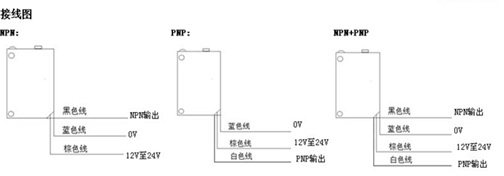

接線方式:
棕色線----10~24 VDC
藍色線---- 0 VDC
黑色線----NPN輸出
白色線----PNP輸出
設定方法：
1. 漫反射型：安裝固定后，將傳感器的檢測面對準被檢測物，按下設定按鈕1~3秒后松開，指示燈快速閃爍六次，指示燈穩定后，即可在設定位置穩定檢測被設定的物體。
2. 回歸反射型：將傳感器對準反光板，按住按鈕1~3秒后松開，指示燈快速閃爍六次，指示燈穩定后，即可在反光板和傳感器之間穩定檢測被設定的物體。
3. 常開常閉轉換：按住按鈕10-15秒后松開，指示燈快速閃爍，模式轉換成功。
使用提示及建議：
1. 請不要將強烈光線直射入傳感器接受和發射鏡面。
2. 在使用過程中，若傳感器接收和發射鏡面上產生凝露或者沾染油污或灰塵，請用干凈干燥且柔軟的布料擦拭鏡面，可以恢復正常工作。
3. 若傳感器工作在油污散發或者灰塵發揚的工作環境中，請保持傳感器鏡面清潔。
4. 如果使用環境存在經常性的大幅度光線變化，或者高反光的物品較多，或者傳感器對面會有人員或物料通過，建議在傳感器的對面設置固定的遮光板，以保證可靠性。
產品保證
1. 保質期：自本產品出貨日期開始，保質期一年，由于產品質量問題引起的故障，一年之內免費換貨。
2. 非保修范圍：產品性能與規格按照說明書定義，也只按照本說明書的規格與性能進行保修。對于客戶使用不當或者規格型號不配套的問題，本公司可以給予技術支持并提供改善意見，但是不承諾予以無條件保修。
|
