光電傳感器G1系列說明書
Product description
|
|||||
|
|||||
|
|||||
G1-A100/300（N/P/NP) G1-B2K(N/P/NP)
特性：
1. 全部使用按鍵設置。
2. 采用紅外光源。
3. 適合檢測形狀有一定差異的物體。
4. ABS塑料外殼。

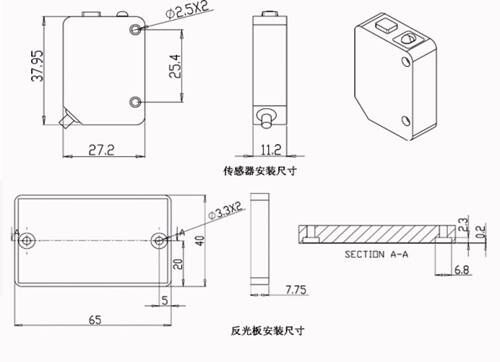

安裝尺寸：
|
|
G1選型參照表：
|
類型 |
分類型號 |
檢測方式 |
檢測距離 |
輸出方式 |
光源 |
檢測功能 |
|
|||||||
|
高反光物體 |
小物體 |
不透明或半透明物體 |
黑白檢測距離差 |
光澤檢測 |
形狀差異較大的物體 |
特點 |
應用 |
|||||||
|
G1-A |
G1-A100N |
漫反射 |
2-100mm |
NPN輸出 |
紅外光 |
ο |
|
ο |
|
黑白等距 |
|
ο |
通用型光電，按鍵操作 |
普通紅外光電漫反射 |
|
G1-A100P |
PNP輸出 |
|||||||||||||
|
G1-A100NP |
N+P輸出 |
|||||||||||||
|
G1-A300N |
5-300mm |
NPN輸出 |
||||||||||||
|
G1-A300P |
PNP輸出 |
|||||||||||||
|
G1-A300NP |
N+P輸出 |
|||||||||||||
|
G1-A100EN |
2-100mm |
NPN輸出 |
紅光 |
20% |
|
紅光，按鍵操作，同種材料黑白檢測距離差距不超過20% |
需要紅光指示感應部位，且檢測物體材料相同，顏色不同，則檢測有優勢 |
|||||||
|
G1-A100EP |
PNP輸出 |
|||||||||||||
|
G1-A100ENP |
N+P輸出 |
|||||||||||||
|
G1-A300EN |
5-300mm |
NPN輸出 |
||||||||||||
|
G1-A300EP |
PNP輸出 |
|||||||||||||
|
G1-A300ENP |
N+P輸出 |
|||||||||||||
|
G1-B |
G1-B2KN |
回歸反射 |
200mm-2m |
NPN輸出 |
紅外光 |
|
最小檢測1mm物體 |
|
ο |
紅外，按鍵操作，回歸反射 |
普通紅外光電回歸反射，可以檢測1mm物體 |
|||
|
G1-B2KP |
PNP輸出 |
|||||||||||||
|
G1-B2KNP |
N+P輸出 |
|
|
|
|
|
|
|
|
|
|
|||
G1-A規格參數：
|
類型 |
漫反射型 |
漫反射增強型 |
||||
|
型號 |
NPN |
G1-A100N |
G1-A300N |
G1-A100EN |
G1-A300EN |
|
|
PNP |
G1-A100P |
G1-A300P |
G1-A100EP |
G1-A300EP |
||
|
NPN+PNP |
G1-A100NP |
G1-A300NP |
G1-A100ENP |
G1-A300ENP |
||
|
檢測距離 |
100mm |
300mm |
100mm |
300mm |
||
|
可檢測的物體 |
||||||
|
應差距離 |
最高為檢測距離的20% |
|||||
|
黑白差距 |
黑白等距 |
20% |
||||
|
反應時間 |
最大0.5ms |
|||||
|
光源 |
紅外光 |
紅光 |
||||
|
靈敏度調整 |
按鍵設定 |
|||||
|
操作模式 |
LIGHT-ON/DARK-ON(按鈕自動調節,長按10秒自動轉換) |
|||||
|
指示燈 |
輸出及電源:紅色LED,穩定操作:綠色LED |
|||||
|
控制輸出 |
NPN或PNP:最高100mA(40V),剩余電壓:最大1V |
|||||
|
保護電路 |
逆電流保護,過電流保護,過壓保護 |
|||||
|
電源 |
12至24VDC ±10% |
|||||
|
消耗電流 |
最大25mA |
|||||
|
防護等級 |
IP-66 |
|||||
|
環境光度 |
白熾燈:最大5000lux,日光:最大20000lux |
|||||
|
環境溫度 |
“-20至+55℃無凍結” |
|||||
|
相對濕度 |
35至85%，無凝結 |
|||||
|
外殼 |
ABS |
|||||
|
重量 |
21g（含2m連接器電纜） |
|||||
G1-B規格參數：
|
類型 |
||
|
型號 |
NPN |
G1-B2KN |
|
PNP |
G1-B2KP |
|
|
NPN+PNP |
G1-B2KNP |
|
|
檢測距離 |
2000mm |
|
|
可檢測的物體 |
||
|
反應時間 |
最大0.5ms |
|
|
光源 |
紅外光 |
|
|
靈敏度調整 |
按鍵設定 |
|
|
操作模式 |
LIGHT-ON/DARK-ON(按鈕自動調節,長按10秒自動轉換) |
|
|
指示燈 |
輸出及電源:紅色LED,穩定操作:綠色LED |
|
|
控制輸出 |
NPN或PNP:最高100mA(40V),剩余電壓:最大1V |
|
|
保護電路 |
逆電流保護,過電流保護,過壓保護 |
|
|
電源 |
12至24VDC ±10% |
|
|
消耗電流 |
最大25mA |
|
|
防護等級 |
IP-66 |
|
|
環境光度 |
白熾燈:最大5000lux,日光:最大20000lux |
|
|
環境溫度 |
“-20至+55℃無凍結” |
|
|
相對濕度 |
35至85%，無凝結 |
|
|
外殼 |
ABS |
|
|
重量 |
21g（含2m連接器電纜） |
|

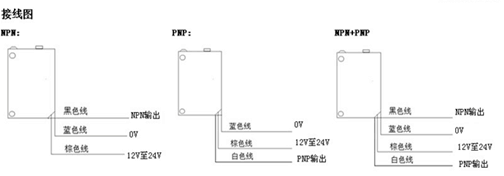

接線方式:
棕色線----10~24 VDC
藍色線---- 0 VDC
黑色線----NPN輸出
白色線----PNP輸出
設定方法：
1. 距離設定：安裝固定后，將傳感器的檢測面對準被檢測物，按下設定按鈕1~3秒后松開，指示燈快速閃爍六次，指示燈穩定后，即可在設定位置穩定檢測被設定的物體。
2. 常開常閉轉換：按住按鈕10~15秒后松開，指示燈快速閃爍，模式轉換成功。
使用提示及建議：
1. 請不要將強烈光線直射入傳感器接受和發射鏡面。
2. 在使用過程中，若傳感器接收和發射鏡面上產生凝露或者沾染油污或灰塵，請用干凈干燥且柔軟的布料擦拭鏡面，可以恢復正常工作。
3. 若傳感器工作在油污散發或者灰塵發揚的工作環境中，請保持傳感器鏡面清潔。
4. 如果使用環境存在經常性的大幅度光線變化，或者高反光的物品較多，或者傳感器對面會有人員或物料通過，建議在傳感器的對面設置固定的遮光板，以保證可靠性。
