G2系列光電傳感器
深圳市驍銳科技有限公司
SHENZHEN XAORI TECHNOLOGY CO.,LTD.
產 品 說 明 書
Product description
|
|||||
|
|||||
|
|||||
G2-A系列背景抑制光電傳感器
G2-A60/600（N/P/NP)，G2-A100(N/P/NP)，G2-A150（N/P/NP)，G2-A200（N/P/NP)
特性：
1. 自動按鍵設置。
2. 大功率紅光LED。
3. 黑白等距。
4. 極小應差。
5. 全金屬外殼。
6. 檢測不受被檢測物體的顏色，表面狀況，角度影響。

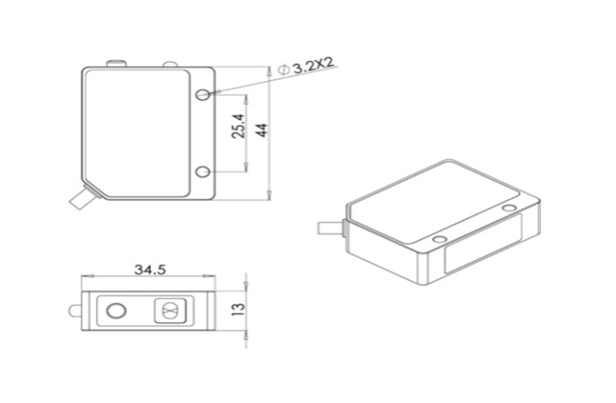

安裝尺寸：
選型參照表：
|
類型 |
分類型號 |
檢測方式 |
檢測距離 |
輸出方式 |
光源 |
檢測功能 |
|
|||||||
|
|
|
|
|
|
|
高反光物體 |
小物體 |
不透明或半透明物體 |
透明物體 |
黑白檢測距離差 |
光澤檢測 |
形狀差異較大的物體 |
特點 |
應用 |
|
G2-A60 |
G2-A100N |
漫反射 |
35-60mm |
NPN輸出 |
紅光 |
ο |
ο |
ο |
ο |
黑白等距 |
ο |
ο |
精確背景抑制，紅色小光斑，檢測應差極小，黑白幾乎等距， |
適合檢測物體顏色和材質變化較大的情況，適合被檢測物體與背景很近的情況，都可以穩定檢測 |
|
G2-A100P |
PNP輸出 |
|||||||||||||
|
G2-A100NP |
N+P輸出 |
|||||||||||||
|
G2-A100 |
G2-A300N |
50-100mm |
NPN輸出 |
4% |
||||||||||
|
G2-A300P |
PNP輸出 |
|||||||||||||
|
G2-A300NP |
N+P輸出 |
|||||||||||||
|
G2-A150 |
G2-A100EN |
60-150mm |
NPN輸出 |
|||||||||||
|
G2-A100EP |
PNP輸出 |
|||||||||||||
|
G2-A100ENP |
N+P輸出 |
|||||||||||||
|
G2-A200 |
G2-A300EN |
80-200mm |
NPN輸出 |
6% |
||||||||||
|
G2-A300EP |
PNP輸出 |
|||||||||||||
|
G2-A300ENP |
N+P輸出 |
|||||||||||||
G2-A規格參數：
|
類型 |
背景抑制型 |
||||
|
型號 |
NPN |
G2-A60N |
G2-A100N |
G2-A150N |
G2-A200N |
|
PNP |
G2-A60P |
G2-A100P |
G2-A150P |
G2-A200P |
|
|
NPN+PNP |
G2-A60NP |
G2-A100NP |
G2-A150NP |
G2-A200NP |
|
|
檢測距離 |
35-60mm |
40mm-100mm |
60mm-150mm |
80-200mm |
|
|
可檢測的物體 |
透光或不透光材質 |
||||
|
黑白距離差 |
黑白等距 |
最大5% |
|||
|
應差距離 |
最高為檢測距離的5% |
||||
|
反應時間 |
最大0.5ms |
||||
|
光源 |
紅光LED |
||||
|
光斑尺寸 |
10mm(100mm處） |
||||
|
靈敏度調整 |
按鍵設定 |
||||
|
操作模式 |
LIGHT-ON/DARK-ON(按鈕自動調節,長按10秒自動轉換) |
||||
|
指示燈 |
輸出及電源:紅色LED,穩定操作:綠色LED |
||||
|
控制輸出 |
NPN或PNP:最高100mA(40V),剩余電壓:最大1V |
||||
|
保護電路 |
逆電流保護,過電流保護,過壓保護 |
||||
|
電源 |
12至24VDC ±10% |
||||
|
消耗電流 |
最大25mA |
||||
|
防護等級 |
IP-66 |
||||
|
環境光度 |
白熾燈:最大5000lux,日光:最大20000lux |
||||
|
環境溫度 |
“-20至+55℃無凍結” |
||||
|
相對濕度 |
35至85%，無凝結 |
||||
|
外殼 |
金屬 |
||||
|
重量 |
75g（含2m連接器電纜） |
||||

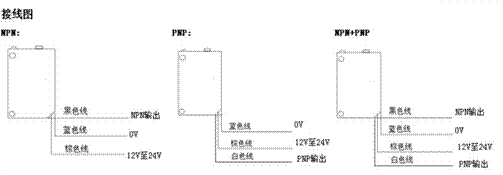

接線方式:
棕色線----10~24 VDC
藍色線---- 0 VDC
黑色線----NPN輸出
白色線----PNP輸出
設定方法：
1. 單點設定：安裝固定后，將傳感器的檢測面對準被檢測物，按下設定按鈕1~3秒后松開，指示燈快速閃爍，設定完成。
2. 常開常閉轉換：按住按鈕10-15秒后松開，指示燈快速閃爍，模式轉換成功。
使用提示及建議：
1. 請不要將強烈光線直射入傳感器接受和發射鏡面。
2. 在使用過程中，若傳感器接收和發射鏡面上產生凝露或者沾染油污或灰塵，請用干凈干燥且柔軟的布料擦拭鏡面，可以恢復正常工作。
3. 若傳感器工作在油污散發或者灰塵發揚的工作環境中，請保持傳感器鏡面清潔。
4. 如果使用環境存在經常性的大幅度光線變化，或者高反光的物品較多，或者傳感器對面會有人員或物料通過，建議在傳感器的對面設置固定的遮光板，以保證可靠性。
產品保證
1. 保質期：自本產品出貨日期開始，保質期一年，由于產品質量問題引起的故障，一年之內免費換貨。
2. 非保修范圍：產品性能與規格按照說明書定義，也只按照本說明書的規格與性能進行保修。對于客戶使用不當或者規格型號不配套的問題，本公司可以給予技術支持并提供改善意見，但是不承諾予以無條件保修
|
供應商：深圳市驍銳科技有限公司
http://eka168.cn http://www.xaori.com.cn
地址：廣東省 深圳市 寶安區 沙井街道 新和大道西 坤宏大廈218室
電話：0755-29898410 傳真：0755-298988460
