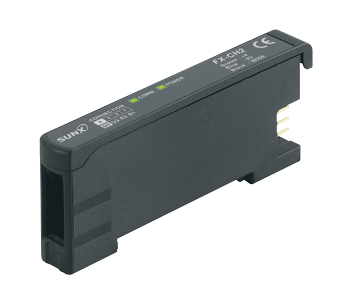

驍銳科技代理的松下數字傳感器輸入單元FX-CH2

來源：驍銳科技瀏覽：- 發布日期：2024-05-07 16:06:13【大中小】

遠程操作
通過PLC·可編程智能操作面板進行教導&設定變更

CE 、UKCA 已取得。

特點

一次性最多可切換16臺傳感器

無需對傳感器本體進行操作，利用PLC·可編程智能操作面板和按鈕等外部信號即可一次性地對最多16臺數字光纖傳感器進行各種設定/切換。

利用外部教導實現穩定檢測的應用示例

＜玻璃基板的檢測(微妙檢測的穩定化)＞

進行微妙檢測，如對透明體等進行檢測時，振動引起的光軸的稍許偏差等外部原因會造成光量發生變化，從而引發誤動作。這種情況下，如定期使用[限定教導“-”]，則可實現穩定檢測。

＜在惡劣環境下檢測工件（減少灰塵引起的入光量衰減）＞

光纖部分如有灰塵或粉塵等附著，入光量則會減少。這種情況下，如定期使用[限定教導“-”]，則可實現穩定檢測。

順利做好生產安排的應用示例（外部自調諧/數據庫切換）

通過可編程智能操作面板或開關輸入信號，即可簡單地更改數字光纖傳感器的設定，做好生產線的生產安排。

● 外部教導
工件發生改變時，建議使用“全自動教導”，無需停止工件即可進行教導。

● 數據庫切換
如事先將輸出動作(L-ON/D-ON)和定時器動作等的設置登錄到數字光纖傳感器的數據庫內，則可通過外部輸入信號進行切換?！疃嗫傻卿?個文件。

＜教導輸入＞

可實現以下幾種類型的外部教導。［FX-305(P)的情況下，僅輸出1可進行教導］
●全自動教導
●限定教導“−”
●限定教導“＋”
●2點教導

鍵盤鎖設定輸入

鍵盤鎖用于防止操作人員的誤操作，可設置或解除鍵盤鎖。

數據庫切換輸入

切換3個通道的數據庫，可一次性地進行載入和保存。

種類

商品構成

品名		型號
外部輸入單元	NPN輸入型	FX-CH2
外部輸入單元	PNP輸入型	FX-CH2-P
用于連接輸入設備的連接器 (外部輸入單元中標準附帶一個)		CN-EP1
單觸式電纜 (主電纜)(注1)	長1m	CN-73-C1
	長2m	CN-73-C2
	長5m	CN-73-C5
端板		MS-DIN-E

(注1):

外部輸入單元本體中不附帶單觸式電纜。請務必購買另售的單觸式電纜。

規格

種類		NPN輸入型	PNP輸入型
型號		FX-CH2	FX-CH2-P
適用傳感器		FX-301(P)(注2)、FX-305(P)
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗功率		600mW以下(所有指示燈亮燈時)
輸入		Low：0?+2V DC 流出電流0.5mA 輸入阻抗約10kΩ High：＋5V～＋V DC或開路	High：+4V?+V DC 流入電流0.5～3mA 輸入阻抗約10kΩ Low：0～＋0.6V DC或開路
電源指示燈		綠色LED(通電時亮燈)
通信工作指示燈		綠色LED (載入時或者2點/限定教導時亮燈、保存時或者全自動教導時閃爍→亮燈)
耐環 境性	使用環境溫度	-10?+55℃ (傳感器連接臺數4~7臺：－10～＋50℃、傳感器連接臺數8~16臺：-10?+45℃) (但應無凝露和結冰)、保存時：-20?+70℃
	使用環境濕度	35?85%RH、保存時：35?85%RH
	耐電壓	AC 1,000V 1分鐘充電部整體•外殼之間
	絕緣電阻	DC250V兆歐下20MΩ以上充電部整體•外殼之間
	耐振動	耐久10~150Hz 雙振幅0.75mm X、Y、Z各方向2小時
	耐沖擊	耐久98ｍ/s²(約10G)　X、Y、Z各方向5次
材質		本體外殼：耐熱ABS
連接方式		連接器連接式(注3)
配線長度		使用0.3mm²以上的電纜時全長最多可延長至10m
重量		本體重量：約20g、包裝重量：約40g
附屬品		CN-EP1(用于連接輸入設備的連接器)(注3)：1個
